Beskrivelse

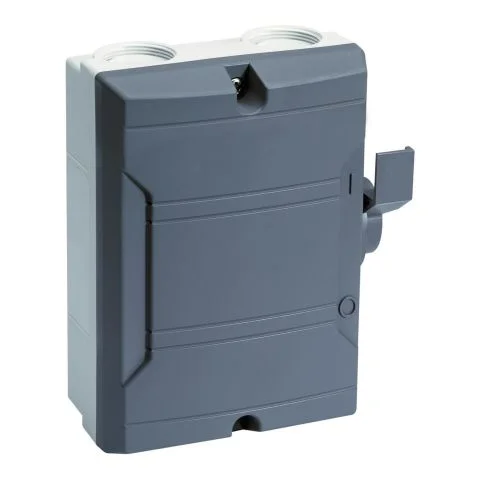

ABB BAS16TP er en 3-polet, halogenfri sikkerhetsbryter med en termisk merkestrøm (Ithe) på 32 A (helt sluttet) og en merkestøtspenning på 8 kV. Kapslingen er produsert av robust termoplast (PBT) med eske i lysegrå og lokk i mørkegrå kulør. Bryter som har M-gjengede innføringsåpninger, har disse utført som «knock-outs». Bryteren kan suppleres med en ekstra hjelpekontakt og kan låses med hengelås i O- og I-posisjon etter åpning av vriderens «knock-out». Med låsebøyle L6 (e-nummer: 31 458 70) kan opptil seks hengelås brukes. Sikkerhetsbryter BAS16TP leveres med kontramutre, tetningsnipler (IP54) og nullklemme for 5-ledersystem. Forsynt med to M25-utganger på begge sider av bryteren, en sluttende hjelpekontakt og omkobler. Har utførelse som hovedbryter, service- og reparasjonsbryter og sikkerhetsbryter.3-polet sikkerhetsbryterPasser for frontmontering (firehulls)Vipparm som kontrollelementKompletterbar med en ekstra hjelpekontakt og kan låses med hengelås i O- og I-posisjon etter åpning av vriderens «knock-out»HalogenfriFarge, kapsling: Lys/mørkgråGjengede innføringsåpninger, «knock-out»LeveringsomfangKontramutreNullklemme for 5-ledersystemTetningsniplerTekniske dataMerkedriftsstrøm AC-22A (Ie)(380 – 415 V) 25 A, (500 V) 25 A, (690 V) 16 AMerkedriftsstrøm AC-23A (Ie)(380 – 415 V) 16 A, (500 V) 16 A, (690 V) 10 AMerkeeffekt AC-23A (Pe)(380 – 415 V) 7,5 kW, (500 V) 7,5 kW, (690 V) 7,5 kWTermisk merkestrøm i luft Ith (Ith)25 ATermisk merkestrøm (Ithe)Fully Enclosed 32 AMerkestøttespenning (Uimp)8 kVMerkeisolasjonsspenning (Ui)Ifølge IEC/EN 60664-1 690 VMaks. merkedriftspenning Ue ved AC690 VMerkestrøm ved AC-21, 400 V25 AMerkeuteffekt ved AC-23, 400 V7,5 kWMerkestrøm ved AC-23, 400 V16 AUtførelse som nødstoppinstallasjonNeiAntall omkoblere1 stk.Antall poler3 stk.Tilkobling hovedkretsScrew Clamp 0,75-10 mm², Screw Clamp / PE Terminal 1 stk., 0,75-10 mm²Kabelutganger per side2xM25 / 2xM25Antall sluttende hjelpekontakter1Antall åpnende hjelpekontakter0Utførelse som hovedbryterJaUtførelse som service-/reparasjonsbryterJaUtførelse som sikkerhetsbryterJaApparatbyggesettKomplett apparat i kapslingHovedstrømkretsens tilkoblingssettSkruetilkoblingOmkoblingseffekt ved 400 V7,5 kWMål (H x B x D)130 x 111 x 60 mmVekt310 g
