Beskrivelse

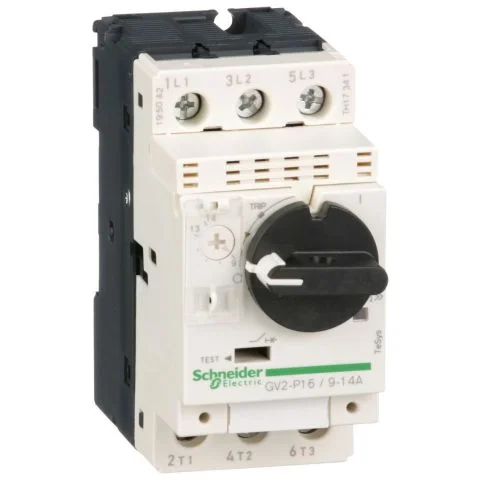

Schneider Electric GV2P16 motorvernbryter med termisk-magnetisk utløsning. Utstyrt med fasefeilbeskyttelse. Hvis kortslutningsstrømmen ikke overstiger bryteeevnen, trengs ingen sikring. Hurtigfesting for montering på DIN-skinne eller i kapsling. Posisjonsuavhengig. 3-polet med termisk og magnetisk beskyttelse spesialkonstruert for manøvrering og beskyttelse av motorer ifølge standardene IEC 947-2 og IEC 947-4-1. Den magnetiske beskyttelsen (kortslutningsvern) har et fast utløsningsnivå som er ca. 13 ganger (±20 %) den maksimale innstillbare strømmen for termisk utløsning.Tekniske dataTypeGV2P16Innstilling for overlastutløser9–14 AInnstillingsområde for den momentane kortslutningsutløseren0 ABakkekortslutningsbrytekapasitet Icu ved 400 V, AC100 kAUtløsningsteknologiTermomagnetiskNominell driftsspenning690 VNominell effekt ved AC-3, 400 V5,5 kWNominell kontinuerlig strøm Iu14 AFasebortfallsfølsomJaAntall poler3ApparatbyggemåteKomplett apparat i kapslingMed integrert hjelpekontaktNeiMed integrert underspenningsutløserNeiMerkeuteffekt ved AC-3, 230 V0 kWKapslingsgrad (IP)IP20Hovedstrømkretsens tilkoblingsmåteSkruetilkobling
