Beskrivelse

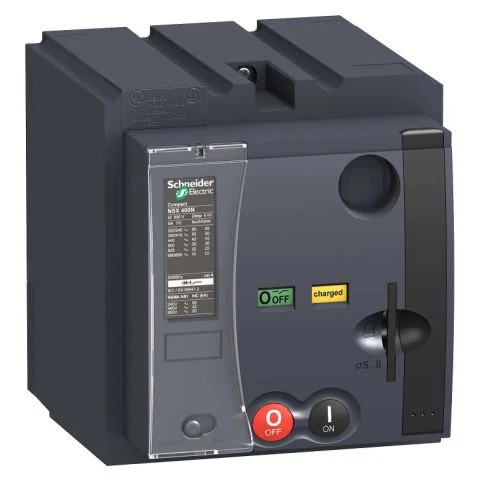

Når Compact NSX er utstyrt med motordrift, får de svært lang mekanisk levetid og enkel, sikker manøvrering. All indikering for effektbryteren, inkludert innstillinger i og indikeringer fra utløserblokken, er fortsatt synlige og tilgjengelige. Pålitelig stillingsindikering opprettholdes, og effektbryteren kan fortsatt låses med hengelås. Med dobbeltisolert front. Bruksområder: Lokal motordrevet manøvrering, sentralisert manøvrering, automatisk distribusjonsstyring Normal-/reservekraftkobler eller omkobling til en reservekilde for å optimalisere energikostnadene Lastfrakobling og -tilbaketilkobling for å optimalisere energikostnadene Synkronisering Automatisk drift: Inn- og utkobling med to pulssignaler eller kontinuerlige signaler Automatisk tilbakestilling etter beordret utkobling (med MN eller MX) med standardkobling Obligatorisk manuell tilbakestilling etter utkobling på grunn av elektrisk feil Manuell drift: Omkobling til manuell manøvrering med en bryter i fronten, med mulighet for fjernindikering Inn- og utkobling med to trykknapper Opptrekking av manøverfjæren ved å pumpe ni ganger med det manuelle opptrekkshåndtaket Låsing med hengelås i utkoblet stilling Montering og tilkobling: Alle monteringsmetoder (fast, plug-in/uttakbar) og tilkoblingsmetoder opprettholdes. Motordriften tilkobles med integrerte klemmer bak fronten, med kabler opp til 2,5 mm². Tekniske data, motordrift MT100 til MT630 Responstid (ms): utkobling < 600, innkobling < 80 Manøvreringsfrekvens (sykluser/minutt) maks. 4 Styrespenning (V) DC: 24/30 - 48/60 - 110/130 - 250 AC 50/60 Hz: 48 (50 Hz) - 110/130 - 220/240 - 380/440 Eget forbruk DC (W): utkobling 500, innkobling 500 AC (VA): utkobling 500, innkobling 500Tekniske dataTypLV432641Type brytermanøvreringMotordriftMerkespenning tilførsel ved AC 50 Hz220–240 VMerkespenning tilførsel ved DC0 VSpenningstype for manøverACMerkespenning tilførsel ved AC 60 Hz208–277 VUtførelseMT400/630 220–240 V AC
